工作原理及特点

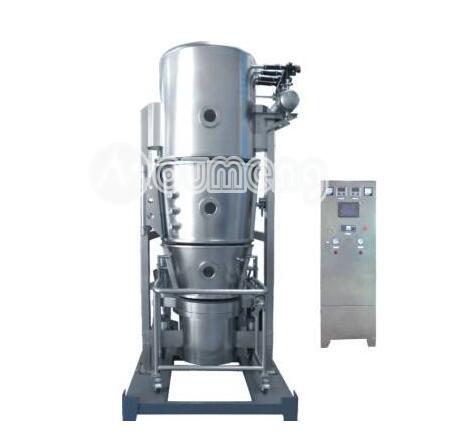

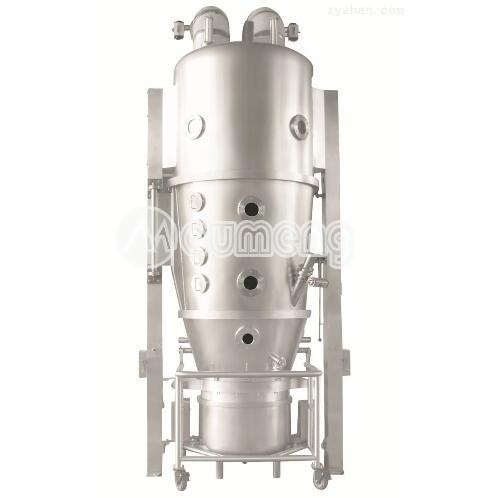

喷雾干燥制粒机（一步制粒设备），是一种将喷雾干燥技术与流化床制粒技术结合为一体的，中西药制粒设备。该设备集混合、喷雾干燥、制粒、颗粒包衣多功能于一体；可生产出微辅料，少剂量、无糖或低糖的中成药产品；颗粒速溶，冲剂易于溶出，片剂易于崩解，符合“GMP”要求。在制粒速、颗粒质量及自动化水平等多方面。
*通过粉体造粒、改善流动性，减少粉尘飞扬；
*通过粉体造粒，改善其溶解性能；
*混合—制粒—干燥—在一机内完成(一步法制粒)；
*采用抗静电滤料，设备操作安全；
*粘结剂雾化器采用多流体喷枪，雾粒均匀，成品合格率提高；
*设备无死角，装卸料轻便快速、冲洗干净。
*应用领域
*药品造粒及包衣
造粒：压片颗粒、冲剂颗粒、胶囊用颗粒。
包衣：颗粒、丸剂保护层、备色、缓释、薄膜、肠溶 包衣。
*食品造粒及包衣
砂糖、咖啡、可可粉末、奶油、粉末果汁、氨基酸、调味料、膨化食品。
*农药、颜料色素、染料造粒
*粉状、颗粒、块状物料干燥
|
项 目 |
单 位 |
机 型 |
|||||||||
|
3 |
5 |
15 |
30 |
60 |
120 |
200 |
300 |
500 |
|||
|
原料容器 |
容量 |
L |
12 |
22 |
45 |
100 |
220 |
420 |
670 |
1000 |
1500 |
|
直径 |
MM |
300 |
400 |
550 |
700 |
1000 |
1200 |
1400 |
1600 |
1800 |
|
|
生产能力 |
最小 |
KG |
1.5 |
4 |
10 |
15 |
30 |
80 |
100 |
150 |
250 |
|
最大 |
KG |
4.5 |
6 |
20 |
45 |
90 |
160 |
300 |
450 |
750 |
|
|
风机 |
风量 |
m3/H |
1000 |
1200 |
1400 |
1800 |
3000 |
4500 |
6000 |
7000 |
8000 |
|
风压 |
MM H2O |
375 |
375 |
480 |
480 |
950 |
950 |
950 |
950 |
950 |
|
|
功率 |
KW |
3 |
4 |
5.5 |
7.5 |
11 |
18.5 |
22 |
30 |
45 |
|
|
蒸汽消耗量 |
KG/H |
15 |
23 |
42 |
70 |
141 |
211 |
282 |
366 |
451 |
|
|
压缩空气耗量 |
m3/min |
0.9 |
0.9 |
0.9 |
0.9 |
1.0 |
1.0 |
1.1 |
1.5 |
1.5 |
|
|
主机重量 |
KG |
500 |
700 |
900 |
1000 |
1100 |
1500 |
1500 |
1800 |
2000 |
|
|
蒸汽压力 |
MPA |
0.3-0.6 |
|||||||||
|
温度 |
℃ |
室温-120℃范围内可调节 |
|||||||||
|
作业时间 |
MIN |
随物料特性而定45-90 |
|||||||||
|
物料收得率 |
% |
≥99 |
|||||||||
|
噪声 |
DB(A) |
风机与主机隔离安装，噪声≤75DB(A) |
|||||||||
|
主机外形尺寸 |
M |
1.0×0.6 |
1.2×0.7 |
1.25×0.9 |
1.6×1.1 |
1.85×1.4 |
2.2×1.65 |
2.34×1.7 |
2.8×2.0 |
3×2.25 |
|
