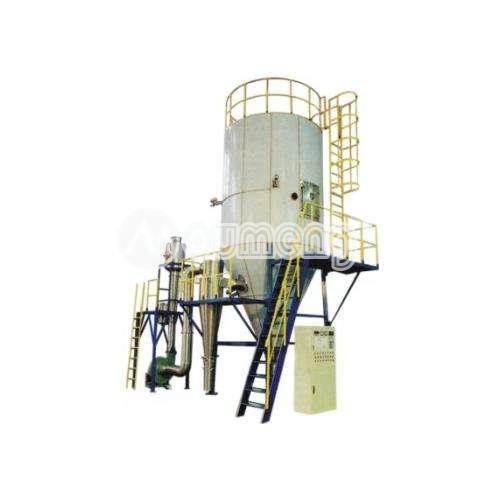

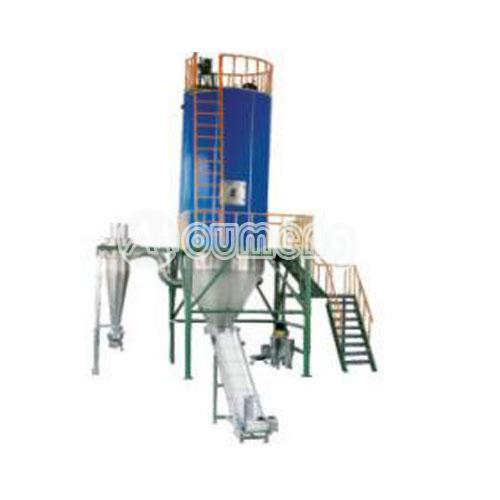

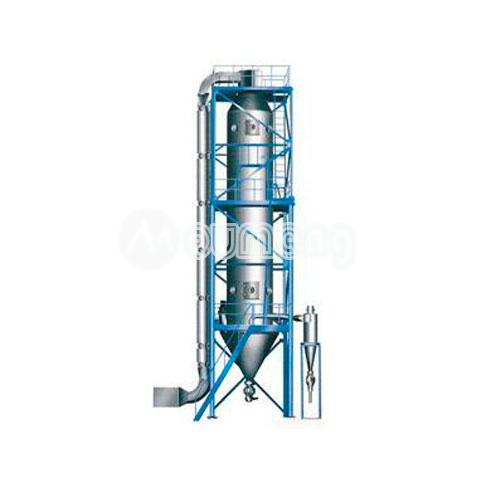

压力喷雾干燥机是一种可以同时完成干燥和造粒的装置。按工艺要求可以调节料液泵的压力，流量，喷孔的大小，得到所需的按一定大小比例的球形颗粒。其工作过程为料液通过隔膜泵高压输入，喷出雾状液滴，然后同热空气并流下降，大部分粉粒由塔底排料口收集，废气及其微小粉末经旋风分离器分离，废气由抽风机排出，粉末由设在旋风分离器下端的授粉筒收集，风机出口处还可装备二级除尘装置，回收率在96-98%以上。其与物料接触部分的塔体、管道、分离器的材料，均采用SUS304制作。在塔体内部与外壳之间有足够的保温层，填充材料为超细玻璃棉，塔体设有观察门、视镜、光源及控制仪表，由电气控制操作台控制和显示。其热源装置采用蒸汽加热或电加热器，具有操作方便、启动快、结构紧凑、热风干净清洁等优点。另外在电气控制柜内装有电加热器的控制调节装置，使进口温度无级调节。对于缺电地区可采用蒸汽加热或燃煤、燃油热风炉等方式，局部或全部代替电加热装置。
|
技术参数： |
|
型号\参数 |
6型 |
12.5型 |
25型 |
50型 |
65型 |
100型 |
200型 |
定做型 |
|
|
水份蒸发量 |
6 |
12.5 |
25 |
50 |
65 |
100 |
200 |
根据物料设计 |
|
|
喷嘴形式 |
压力喷嘴 |
||||||||
|
隔 |
工作压力Mpa |
1.6-2.5 |
|||||||
|
功率KW |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
3 |
3 |
根据
实际 确定 |
|
|
抽风机功率KW |
1.5 |
2.2 |
2.2 |
7.5 |
7.5 |
11 |
15 |
||
|
电加热功率KW |
15 |
31.5 |
69 |
8.1 |
90 |
198 |
. |
||
|
其它热能(自选) |
天然气、煤气、轻油、煤油等 |
||||||||
|
干燥室直径mm |
ø1400 |
ø1600 |
ø2000 |
ø2800 |
ø3000 |
ø3800 |
ø4000 |
||
|
设备总高m |
5 |
6.7 |
7.9 |
9 |
9.5 |
11 |
13 |
||
|
注：水份蒸发量与物料的特性，含固量及热风进出口温度有关。 |
|||||||||
根据物料设计，根据实际情况确定！

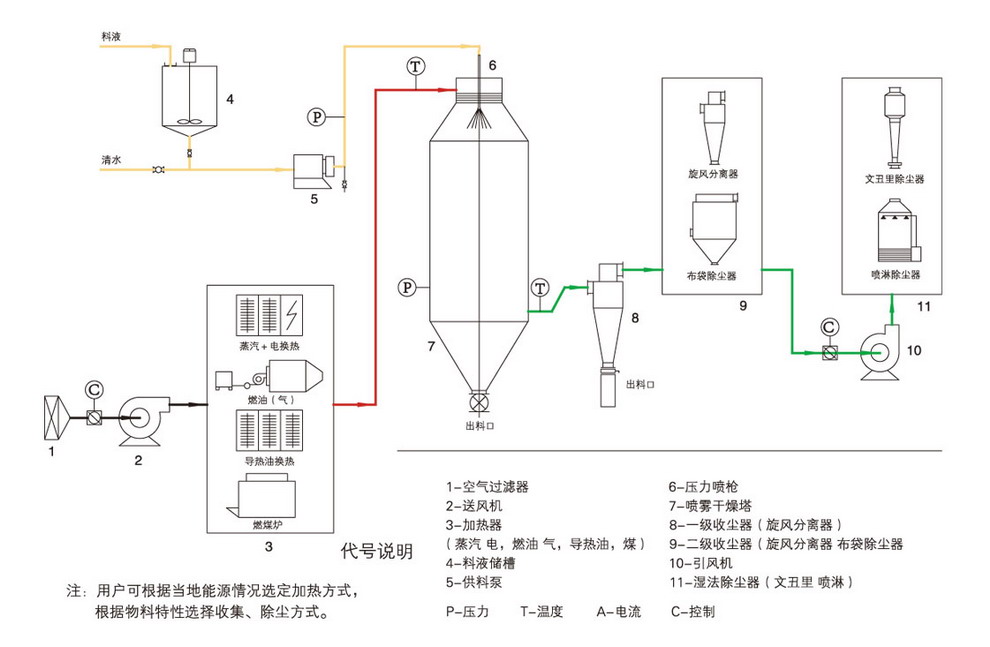

流程图：
