1.产品描述

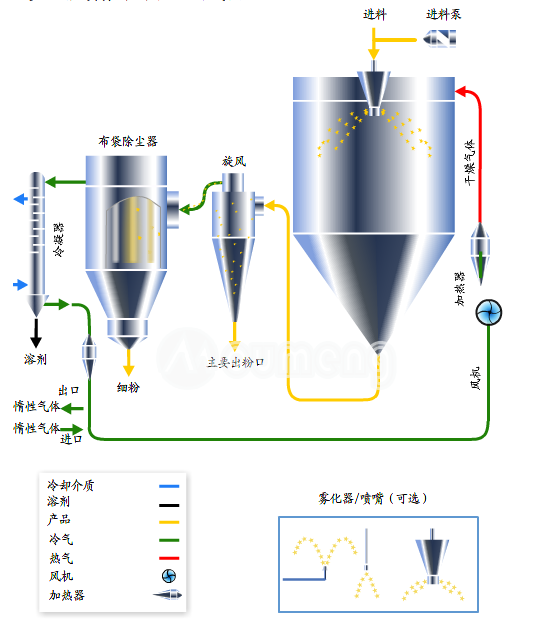

N2氮气循环式喷雾干燥机系统采用密闭设计,主要应用于酒精类溶液,N2作为惰性气体干燥使得设备运行更加安全。产品无氧化,品质好,粉料松装比重及平均粒径一致性好,其流动性可满足自动压机连续化生产,同时溶剂介质可以在线回收。在规定的条件下溶剂蒸发能力2Kg/h(根据物料固体含量)。整套设备由供料系统、雾化器、电加热器、干燥塔、旋风收尘器、冷凝塔、防爆装置、在线氧气检测系统及电气控制系统组成等。
2.数据分析
1.干燥物料:适用于多种物料,如化工,医药,新能源行业等。
2.溶剂种类:有机溶剂(酒精,乙醇,丙酮等有机溶剂)
3.循环气体:N2氮气(避免物料氧化)
4.溶剂蒸发量:1-2kg/h
5.料浆含固量:浆料:<20% (可自调)
6.料浆PH值: 中性
7.料浆温度:常温
8.干燥塔进风温度:80~90℃(温度可调)
9.干燥塔出口温度:50~60℃
10.成品:粉体
11.产品残余湿含量:<3%(左右)
12.电源:380/220V50Hz
13.加热方式:推荐电换热
14.雾化方式:双气送液式雾化器
15.收料方式:主塔+加旋风分离器
16.除尘方式:旋风
17.溶剂回收方式:冷凝塔回收
3.设备性能参数
1处理量:2Kg/h液体,根据固体含量
2电加热功率:6Kw
3蠕动泵:流量可调
4冷凝温度5-7℃
5塔内含氧量≤3%
6溶剂回收率:≥95%
7干燥机尺寸:Φ1500×1100×890
4供货范围:
1料浆搅拌桶 不锈钢制作
2蠕动泵1台变频调节流量0.55 Kw
3加热器1台陶瓷电加热管
5热风分配1套SUS304不锈钢制作
6热风管道1套SUS304不锈钢制作
7双气送液雾化喷头1台SUS316不锈钢制作
8干燥塔体SUS316不锈钢制作1.5mm厚设有防爆泄压装置
9抽风管道1套SUS304不锈钢制作
10旋风分离器1套SUS304不锈钢制作
11 收料桶2只SUS304不锈钢制作
12电控柜1套
13冷凝器1套
14系统压力充排系统1套
15收料阀门2件
16系统安全阀1套
17观察视镜1套
5设备控制点说明:
整套系统控制点
1热风进口温度
2进料速度
3雾化状态
4塔内压力
5系统氧气含量
