所谓喷雾干燥机开式循环流程，就是采用的干燥介质是空气，干燥完成以后，废气排放到大气中。

干燥器-旋风分离器-洗涤器流程

本流程的特征是塔中的废气，经过旋风分离器的一级气-固分离后，废气再进入湿式洗涤器，进行第2次气-固分离，然后，再排放到大气中，如图所示。待洗涤液达到一定浓度之后，泵送到料槽，喷雾干燥，回收产品。

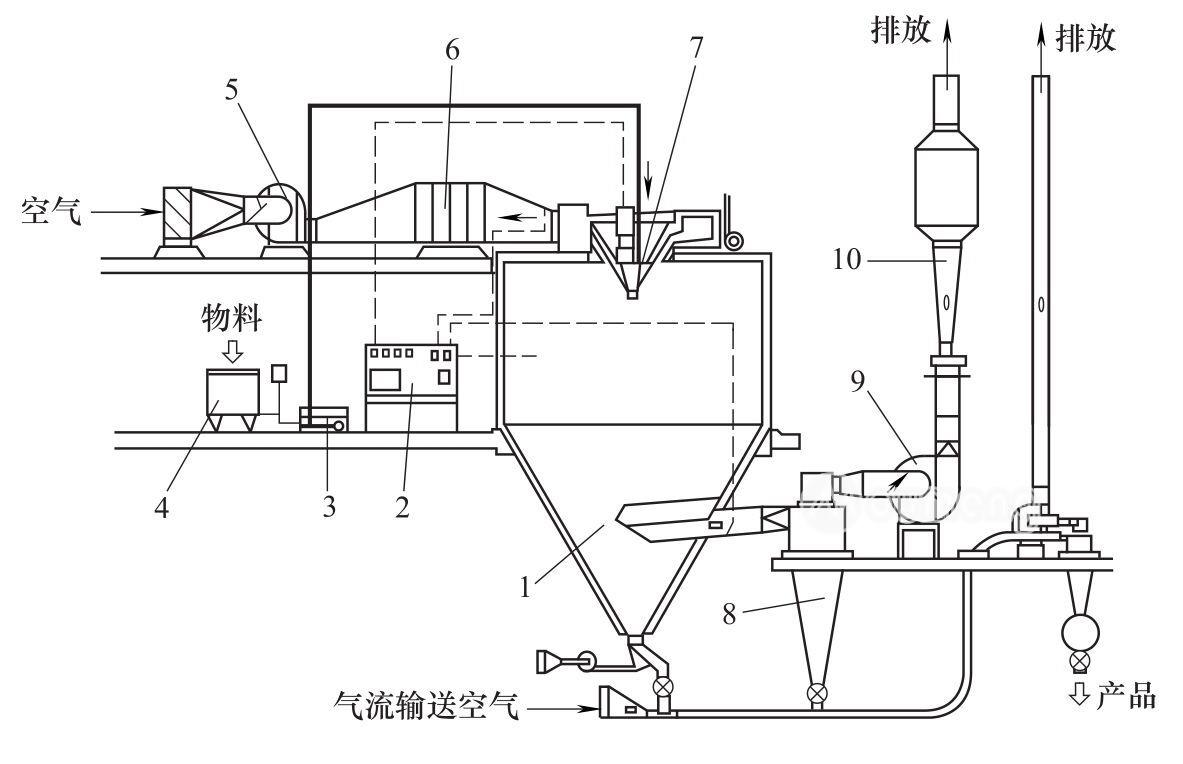

干燥器-旋风分离器-洗涤器流程

1—喷雾干燥塔；2—控制板；3—料液泵；4—料液贮槽；5—鼓风机；6—空气加热器；7—雾化器；8—旋风分离器；9—引风机；10—文丘里洗涤器

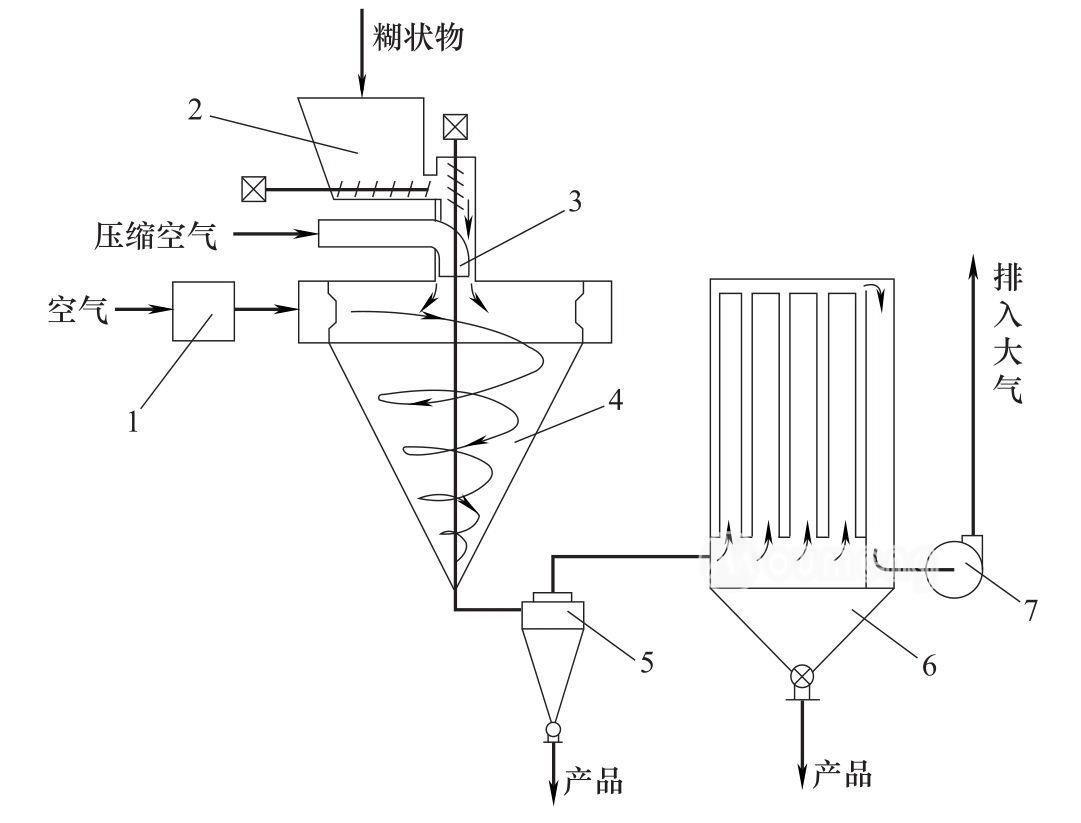

干燥器-旋风分离器-布袋过滤器流程

本流程的特征是塔中的废气，经过旋风分离器的一级气-固分离，废气再进入布袋过滤器，进行第2次气-固分离后，再排放到大气中，如图所示。旋风分离器和布袋过滤器的出料，作为产品，或者二者混合后包装，或者各自单独包装。

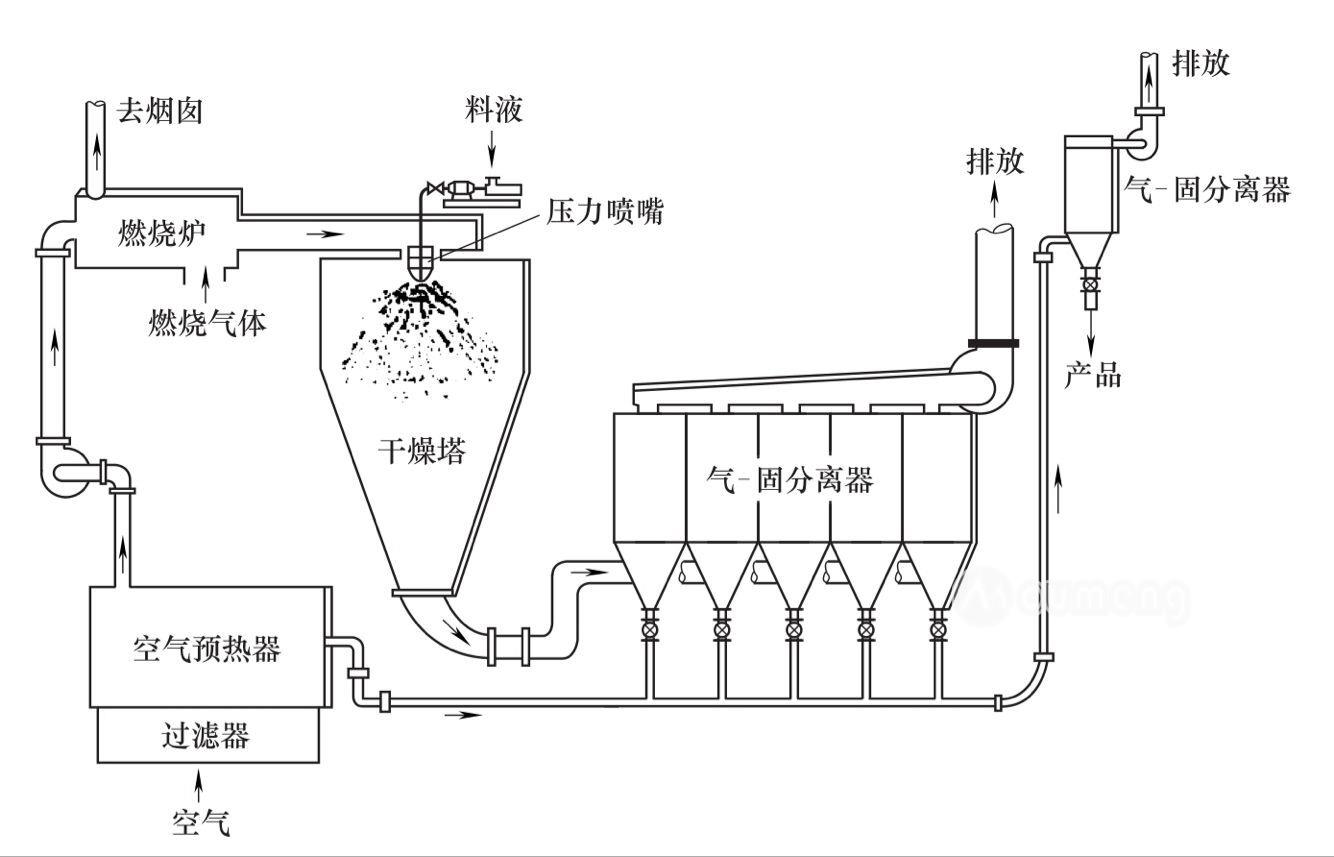

干燥器-布袋过滤器流程

1—空气加热器；2—贮罐；3—二流体雾化器；4—喷雾干燥塔；5—旋风分离器；6—布袋过滤器；7—引风机

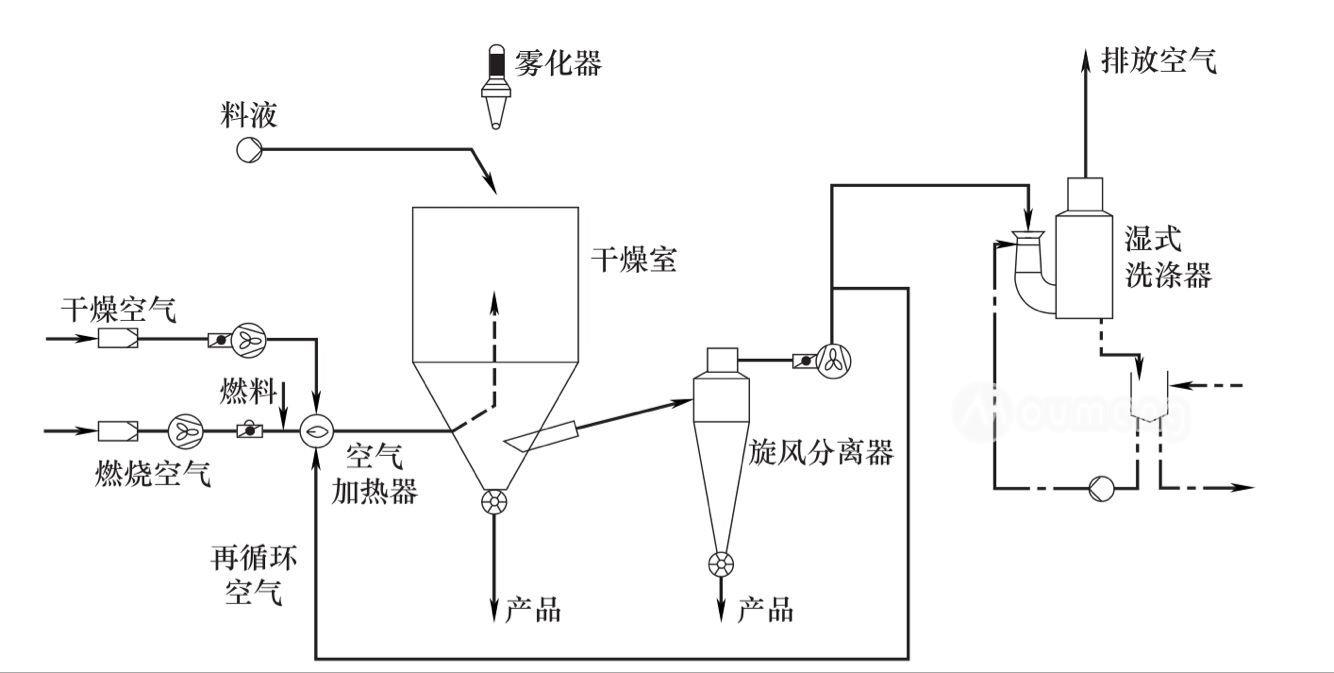

开式的具有部分废气再循环的喷雾干燥流程

本流程的特征是塔中的废气，经过布袋过滤器的一级气-固分离以后，就排放到大气中，如图所示，回收率可达99%以上，废气中的粉尘含量能达到排放标准。此流程简单，但布袋过滤器，要有足够的过滤面积，以维持恒定的布袋过滤器的压力降。否则，会影响喷雾量（即产品产量）。中国白炭黑的喷雾干燥，就选用干燥器-布袋过滤器流程。

部分废气再循环，是为了回收部分废气的余热，以节省燃料消耗。再循环量一般为排放总量的20%～30%。最高可达50%，视排气温度而定。其流程如图所示。
